オートシェイプ

オートシェイプの作成(Excel編)

オートシェイプの作成は、Excel.Shapesクラスの各メソッドを使用して行います。ここでは、代表的な3つのメソッドについて、具体例を示します。

AddShapeメソッド

Excelブックプロジェクトを選択し、ドキュメントを新規に作成します。
Sheet1.csのコードを開き、イベントハンドラのひな型を実装し、BeforeDoubleClickイベントに登録します。

private void Sheet1_Startup(object sender, System.EventArgs e)
{
    this.BeforeDoubleClick
        += new Excel.DocEvents_BeforeDoubleClickEventHandler(
            Sheet1_BeforeDoubleClick);
}
private void Sheet1_Shutdown(object sender, System.EventArgs e)
{
}
private void Sheet1_BeforeDoubleClick(Excel.Range Target, ref bool Cancel)
{
}

イベントハンドラの実装を行います。ここでは、フローチャートを生成し*1、テキストを追加しています。

private void Sheet1_BeforeDoubleClick(Excel.Range Target, ref bool Cancel)
{
    // オートシェイプを作成
    Excel.Shape shape = ((Excel.Worksheet)this.Application.ActiveSheet).
        Shapes.AddShape(Office.MsoAutoShapeType.msoShapeFlowchartProcess,
            0f, 0f, 100f, 100f);
    // オートシェイプにテキストを追加
    shape.TextFrame.Characters(0, 0).Insert("ほげほげ");
    // オートシェイプのテキストの一部の色を変える
    shape.TextFrame.Characters(0, 2).Font.Color = (object)0x00ff00;
}

実行し、Sheet1上でダブルクリックを行うと、以下のように、オートシェイプが生成されます。

AddLineメソッド

前節で作成したソリューションを使います。
イベントハンドラに、直線を引く処理を追加します。

private void Sheet1_BeforeDoubleClick(Excel.Range Target, ref bool Cancel)
{
    // オートシェイプを作成
    Excel.Shape shape =
        ((Excel.Worksheet)this.Application.ActiveSheet).Shapes.AddShape(
            Office.MsoAutoShapeType.msoShapeFlowchartProcess,
                0f, 0f, 100f, 100f);
    // オートシェイプにテキストを追加
    shape.TextFrame.Characters(0, 0).Insert("ほげほげ");
    // オートシェイプのテキストの一部の色を変える
    shape.TextFrame.Characters(0, 2).Font.Color = (object)0x00ff00;
    // 直線を作成
    Excel.Shape shape2 =
        ((Excel.Worksheet)this.Application.ActiveSheet).Shapes.AddLine(
           200f, 0f, 200f, 100f);
}

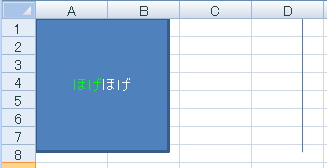

実行し、Sheet1上でダブルクリックを行うと、以下のように、右側に直線が追加されます。


次に、直線を矢印に変更するため*2、以下を追加します。

private void Sheet1_BeforeDoubleClick(Excel.Range Target, ref bool Cancel)
{
    // オートシェイプを作成
    Excel.Shape shape =
        ((Excel.Worksheet)this.Application.ActiveSheet).Shapes.AddShape(
            Office.MsoAutoShapeType.msoShapeFlowchartProcess,
                0f, 0f, 100f, 100f);
    // オートシェイプにテキストを追加
    shape.TextFrame.Characters(0, 0).Insert("ほげほげ");
    // オートシェイプのテキストの一部の色を変える
    shape.TextFrame.Characters(0, 2).Font.Color = (object)0x00ff00;
    // 直線を作成
    Excel.Shape shape2 =
        ((Excel.Worksheet)this.Application.ActiveSheet).Shapes.AddLine(
           200f, 0f, 200f, 100f);
    // 直線を矢印に変更
    shape2.Line.EndArrowheadStyle =
        Office.MsoArrowheadStyle.msoArrowheadTriangle;
}

実行し、Sheet1上でダブルクリックを行うと、以下のように表示されます。

AddConnectorメソッド

前節で作成したソリューションを使います。
イベントハンドラに、コネクタを生成する*3コードを追加します。

private void Sheet1_BeforeDoubleClick(Excel.Range Target, ref bool Cancel)
{
    // オートシェイプを作成
    Excel.Shape shape =
        ((Excel.Worksheet)this.Application.ActiveSheet).Shapes.AddShape(
            Office.MsoAutoShapeType.msoShapeFlowchartProcess,
                0f, 0f, 100f, 100f);
    // オートシェイプにテキストを追加
    shape.TextFrame.Characters(0, 0).Insert("ほげほげ");
    // オートシェイプのテキストの一部の色を変える
    shape.TextFrame.Characters(0, 2).Font.Color = (object)0x00ff00;
    // 直線を作成
    Excel.Shape shape2 =
        ((Excel.Worksheet)this.Application.ActiveSheet).Shapes.AddLine(
           200f, 0f, 200f, 100f);
    // 直線を矢印に変更
    shape2.Line.EndArrowheadStyle =
        Microsoft.Office.Core.MsoArrowheadStyle.msoArrowheadTriangle;
    // コネクタを作成
    Excel.Shape shape3 =
        ((Excel.Worksheet)this.Application.ActiveSheet).Shapes.AddConnector(
            Office.MsoConnectorType.msoConnectorCurve,
                100f, 0f, 200f, 100f);
}

実行し、Sheet1上でダブルクリックを行うと、以下のように表示されます。


次に、コネクタを接続するため、以下のコードを追加します。

private void Sheet1_BeforeDoubleClick(Excel.Range Target, ref bool Cancel)
{
    // オートシェイプを作成
    Excel.Shape shape =
        ((Excel.Worksheet)this.Application.ActiveSheet).Shapes.AddShape(
            Office.MsoAutoShapeType.msoShapeFlowchartProcess,
                0f, 0f, 100f, 100f);
    // オートシェイプにテキストを追加
    shape.TextFrame.Characters(0, 0).Insert("ほげほげ");
    // オートシェイプのテキストの一部の色を変える
    shape.TextFrame.Characters(0, 2).Font.Color = (object)0x00ff00;
    // 直線を作成
    Excel.Shape shape2 =
        ((Excel.Worksheet)this.Application.ActiveSheet).Shapes.AddLine(
           200f, 0f, 200f, 100f);
    // 直線を矢印に変更
    shape2.Line.EndArrowheadStyle =
        Office.MsoArrowheadStyle.msoArrowheadTriangle;
    // コネクタを作成
    Excel.Shape shape3 =
        ((Excel.Worksheet)this.Application.ActiveSheet).Shapes.AddConnector(
            Office.MsoConnectorType.msoConnectorCurve,
                100f, 0f, 200f, 100f);
    // コネクタを接続する
    shape3.ConnectorFormat.BeginConnect(shape, 4);
    shape3.ConnectorFormat.EndConnect(shape2, 1);
}

実行し、Sheet1上でダブルクリックを行うと、以下のように表示されます。


矢印をドラッグすると、接続されたコネクタが追随してきます。

オートシェイプの作成(Word編)

基本的にはExcelと同じなのですが、各メソッドに、Anchorという省略可能な引数が増えており、オートシェイプを関連付ける文字列を表す Range オブジェクトを指定できるようになっています。

*1:作成できるオートシェイプの種類は、Office.MsoAutoShapeType列挙型で定義されています。詳細については、MSDNを参照願います。

*2:指定できるスタイルの種類はOffice.MsoArrowheadStyle列挙型で定義されています。詳細についてはMSDNを参照願います。

*3:作成できるコネクタの種類は、Office.MsoConnectorType列挙型で定義されています。詳細については、MSDNを参照願います。
